Créer un diagramme treillis

Temps de lecture : 1 minute
Version : SAP BusinessObjects BI 4.3 SP3
Module : Web Intelligence

Dans ce tutoriel, découvrez comment créer votre un diagramme en treillis, nouveauté de la version 4.3 SP3.

Les diagrammes en treillis est une nouvelle catégorie de graphiques qui affichent plusieurs sous-graphiques, un pour chaque valeur d’une dimension.

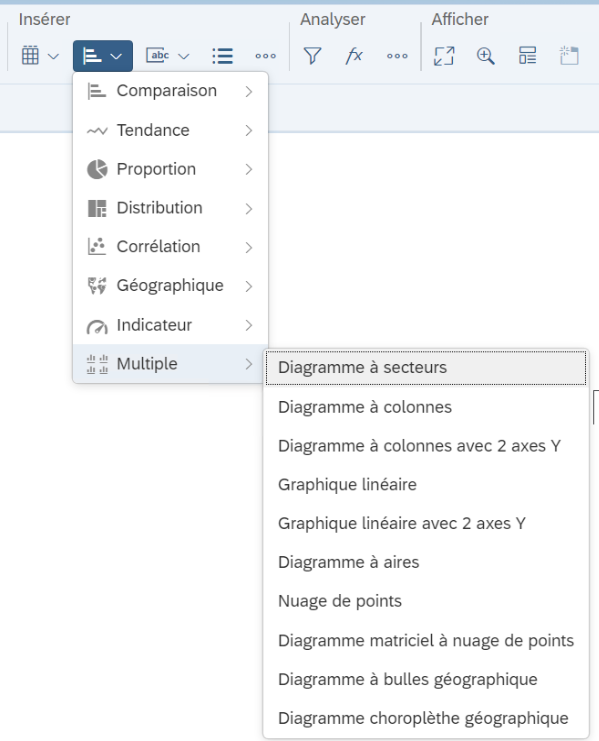

Pour créer un treillis, cliquer sur « Insérer » > « Multiple » et sélectionner le diagramme de votre choix :

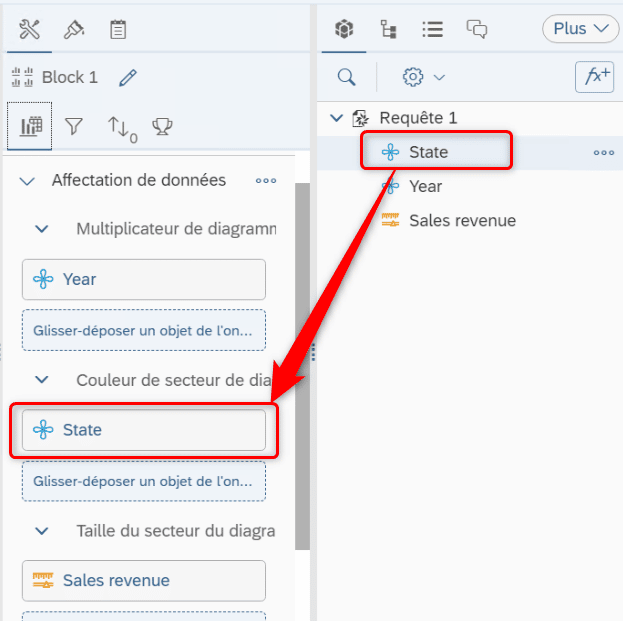

Cliquer sur le document pour créer un diagramme vide. Le sélectionner et glisser-déposer les données à afficher dans le menu « Affectation de données » du panneau latéral.

  • Dans la section Multiplicateur de diagramme, ajouter les objets dont les valeurs définiront les graphiques que le treillis affichera.
  • Les autres sections d’affectation de données dépendent du type de sous-type de graphique sélectionné et doivent être remplies en conséquence.

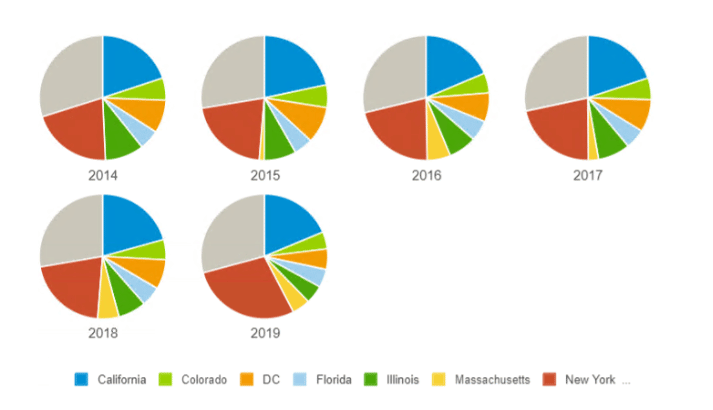

Voilà le résultat final :
