Modification de l’orientation des abscisses sur les diagrammes

Bonjour !

Avec ce tutoriel vous serez capable de modifier l’orientation des abscisses sur vos diagrammes (graphes).

Version : SAP BusinessObjects 4.2
Application : Web Intelligence
Pré-requis : droit de conception sur Web Intelligence

Contexte : Vous avez créer un graphe qui contient des libellés longs et vous souhaitez changer l’orientation des valeurs affichées en abscisse.

Dans un premier temps, il faudra veillez a bien être en mode conception.

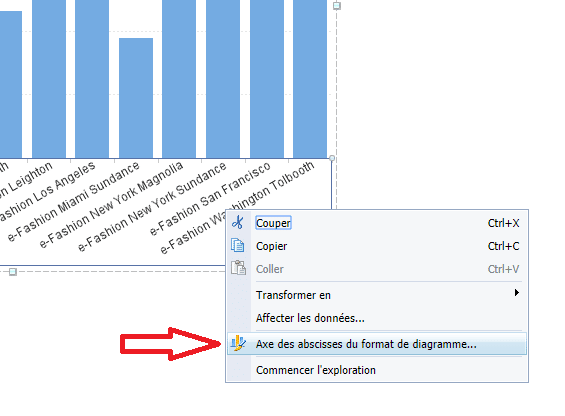

Lorsque votre graphique apparaît vous pourrez modifier l’axe (abscisse) a l’aide d’un clique droit. Cliquez sur « Axe des abscisses du format de diagramme… »

Dans l’exemple ci-dessous, l’orientation est par défaut en « automatique »

Une fenêtre « Format du diagramme » contenant les différentes options s’ouvrent, vous devrez alors vous positionnez sur « Orientation ».

Vous pourrez a ce moment choisir une orientation automatique ou de manière verticale :

Une fois la modification appliquée, votre diagramme s’affichera en vertical:

Vous savez désormais modifier l’orientation des axes sur vos diagrammes.

Vous disposez de plusieurs autres options de mise en forme pour vos valeurs affichées dans l’axe des abscisses depuis cet écran.
