Combiner une courbe et un histogramme dans un graphe

Temps de lecture : 2 minutes

Version : SAP BusinessObjects 4.2

Application : Web Intelligence

Prérequis : Aucun

Procédure :

Dans ce tutoriel, découvrez comment combiner plusieurs types de représentations graphiques dans un même graphe. Ainsi, dans cet exemple, nous allons combiner les courbes avec les histogrammes.

Ouvrez un document Web Intelligence et positionnez-vous sur un rapport puis créer un diagramme comme suit :

A ce stade, il s’agit simplement un diagramme à colonnes qui représente les revenus par semaine. Nous souhaitons cependant rajouter une courbe de la marge de vente. Naturellement, nous faisons :

Par défaut, l’indicateur a été ajouté sous forme d’histogramme.

Il suffit de faire un clic droit sur le graphe puis d’aller dans « Format du diagramme… » et enfin dans l’onglet « Propriétés d’indicateurs » :

Changer alors la valeur par défaut du type de région en « Courbes » puis customiser si nécessaire les paramètres par défaut comme l’épaisseur de la courbe ou le style de trait comme suit :

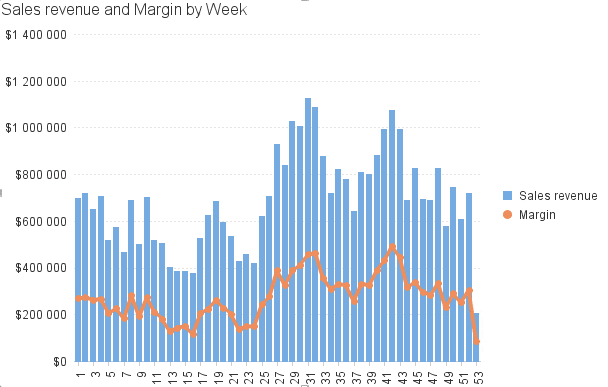

Résultat final :

Il est ainsi possible de combiner diverses types de représentations comme les histogrammes, les courbes ainsi que les surfaces. Voici des exemples :

Vous savez désormais comment combiner les courbes avec les histogrammes dans un même graphe, et bien plus encore.
